Laporan Percobaan 2
1. Alat dan Bahan
[Kembali]
2. Rangkaian Simulasi
[Kembali]
3. Prinsip Kerja
[Kembali]

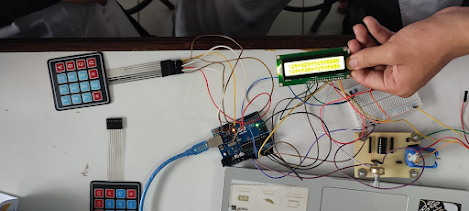

Pada percobaan 3 ini kita akan menampilkan input pada LCD menggunakan Keypad. Pertama kita akan merangkai percobaan sesuai pada Modul, dimana kita disini menggunakan keypad 4x3, baris sebagai input dan kolom sebagai output.
Disini kita mencoba 4 Kondisi :
1. Kita menampilkan nama ( FITO RAMA ARZI) dengan menekan keypad maka akan muncul nama FITO RAMA ARZI sekaligus, pada program arduino kita memisalkan keypad 4 yang ditekan maka hasil output pada LCD kita buat FITO RAMA ARZI.
2. kita menampilkan nama masing2 anggota FITO, RAMA, dan ARZI. caranya sama dengan kondisi 1, dimana kita memisalkan keypad 4 untuk menampilkan nama FITO, Keypad 5 Untuk menampilkan nama RAMA, dan Keypad 6 Untuk menampilkan nama ARZI. Maka setelah dirunning dan kita menekan keypad 4 maka akan tampil nama FITO dan begitu juga keypad 5 menampilkan nama RAMA dan keypad 6 menampilkan nama ARZI.
3. Selanjutnya kita akan menghapus tampilan pada LCD , caranya kita hanya perlu menambahkan fungsi Clear pada salah satu keypad, disini kita memisalkan 0 ditekan maka tampilan LCD akan clear dengan fungsi lcd.clear.
4. Kita membuat teks berjalan, kita perlu menambahkan fungsi baru yaitu lcd.scrollDisplayRight(); dimana jika kita menekan key atau keypad maka teks yang ditampilkan selanjutnya akan bergerak dari kiri ke kanan.
4. Video Pratikum [Kembali]
5. Analisa
[Kembali]
1. Apa yang terjadi pin kolom pad keypad dideklarasikan sebagai output dan pin baris sebagai input! Jelaskan yang terjadi dan penyebabnya.
Jawab:
Jika pin kolom adalah output dan pin baris adalah input makapada saat kita menekan push button 1 pada LCD akan muncul angka 1, dimana pada saat input baris 1 berubah logika menjadi 0 maka akan muncul angka 1. dan output yang muncul akan sesuai dengan push button yang kita tekan.
2. Apa yang terjadi jika pin 15&16 LCD tidak dihubungkan? Jelaskan apa yang terjadi dan penyebabnya.
Jawab:
Pin 15 terhubung kekaki Anoda dan pin 16 terhubung kekaki Katoda, dimana pin 15 & 16 ini digunakan untuk menyalakan LED agar teks yang ditampilkan dapat terlihat. Jika pin 15 & 16 tidak dihubungkan maka LED tidak akan menyala karena tidak ada sumber Tegangan.
