Laporan Akhir 1

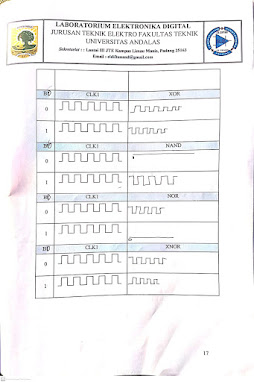

 1. Jurnal [kembali]




2. Alat dan Bahan [kembali]

  • Gerbang NOT
  • Gerbang AND
  • Gerbang OR
  • Gerbang XOR
  • Gerbang NAND
  • Gerbang NOR
  • Gerbang XNOR
  • Logic State
  • Clock

3. Rangkaian [kembali]



4. Prinsip Kerja [kembali]

    Pada percobaan pertama ini kita menggunakan gerbang NOT, AND, OR, XOR, NAND, NOR, dan XNOR.

  • Pada saat Input B0 = 0 dan B1 = 0 akan menghasilkan output NOT = 1 AND =0, OR=0, XOR=0, NAND=1, NOR=1, dan XNOR=1
  • Pada saat Input B0 = 0 dan B1 = 1 akan menghasilkan output NOT = 1, AND =0, OR=1, XOR=1, NAND=1, NOR=0, dan XNOR=0.
  • Pada saat Input B0 = 1 dan B1 = 0 akan menghasilkan output NOT = 0, AND =0, OR=1, XOR=1, NAND=1, NOR=0, dan XNOR=0.
  • Pada saat Input B0 = 1 dan B1 = 0 akan menghasilkan output NOT = 0, AND =1, OR=1, XOR=0, NAND=0, NOR=0, dan XNOR=1.
    Output yang dihasilkan pada masing-masing gerbang dengan kondisi 2 input yang divariasikan sesuai dengan prinsip kerja masing-masing gerbang, pada gerbang NOT prinsip nya iners dari nilai inout nya, pada gerbang AND peinsip perkalian, gerbang OR prinsip penjumlahan, gerbang XOR pinsip penjumlahan (ganjil = 1, genap = 0), gerbang NAND prinsipnya invers dari AND, prinsip gerbang NOR invers dari OR, dan prinsip XNOR adalah invers dari XOR.
    Ketika switch B1 diganti dengan clock maka akan terlihat bentuk sinyal nya yang sesuai dengan keluaran pada masing-masing gerbang

5. Video Percobaan [kembali]



6. Download [kembali]

HTML

Rangkaian

Video Percobaan

Datasheet NOT

Datasheet OR

Datasheet AND

Datasheet XNOR

Datasheet XOR

Datasheet NAND

Datasheet  NOR
