Tugas Pendahuluan 1





 1. Kondisi

Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang AND dengan 3 input dan 4 input, kemudian gerbang NOR dengan 3 dan 4 input,kemudian 2 gerbang  XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya  ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3  saklar SPDT.

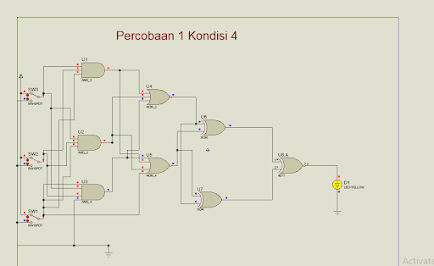

2. Gambar Rangkaian


3. Video Simulasi



4. Prinsip Kerja Rangkaian

    Pada Percobaan 1 ini, kita menggunakan 4 gerbang logika, yaitu gerbang logika AND, OR, XOR, dan XNOR, serta kita juga menggunakan 3 saklar. Ketika semua saklar dihidupkan, maka akan menghasilkan input berlogika 1. Sinyal input tersebut akan masuk ke gerbang AND, dimana prinsip kerja dari gerbang AND adalah perkalian. Pada gerbang AND U1 3 input nya berlogika 1 maka output U1 1x1x1 = 1 menghasilkan ouput berlogika 1. Pada U2 3 input berlogika 1 maka output U2 1x1x1 = 1 menghasilkan output berlogika 1. Pada U3 3 input nya berlogika 1 dan 1 input nya berlogika 0, maka output U3 1x1x1x0 = 0 menghasilkan output berlogika 0. Selanjutnya output dari ke 3 gerbang AND akan menjadi input terhadap 2 gerbang NOR. Prinsip kerja dari gerbang adalah invers dari gerbang OR (yang memiliki prinsip  penjumlahan). Pada U4    2  input nya berlogika 2 dan 1 input berlogika 0 maka output nya 1+1+0 = 1 maka outputnya berlogika 0. Pada U5 1  input berlogika 0 dan 3 input berlogika 1 maka outputnya 0+1+1 = 1 menghasilkan output berlogika 0. Selanjutnya input akan masuk ke gerbang XOR. Prinsip kerja dari XOR adalah penjumlahan dengan memerhatikan outputnya, jika genap maka outputnya 0 dan jika ganjil outputnya 1. Pada gerbang U6 2 inputnya berlogika 0 maka outputnya 0+0 = 0 (genap) menghasilkan output berlogika 0. Pada gerbang U7 2 inputnya berlogika 0 maka outputnya 0+0= 0(genap) menghasilkan output berlogika 0. Selanjutnya input masuk ke gerbang XNOR. Prinsip kerja gerbang XNOR adalah nilai outputnya adalah invers dari OR. Pada U8 2 sinyal input nya berlogika 0, maka 0+0 = 0 (genap) menghasilkan output berlogika 1, dimana output dari gerbang U8 ini yang berlogika 1 menyebabkan LED hidup.

5. Link Download

Link download HTML                   [Download]
Link download Rangkaian             [Download]
Link download Video                     [Download]
Link download Datasheet AND     [Download]
Link download Datasheet NOR     [Download]
Link download Datasheet XOR     [Download]
Link download Datasheet XNOR  [Download]
Link download Datasheet LED     [Download]
